FactoryTalk® Optix™​ 選型指南

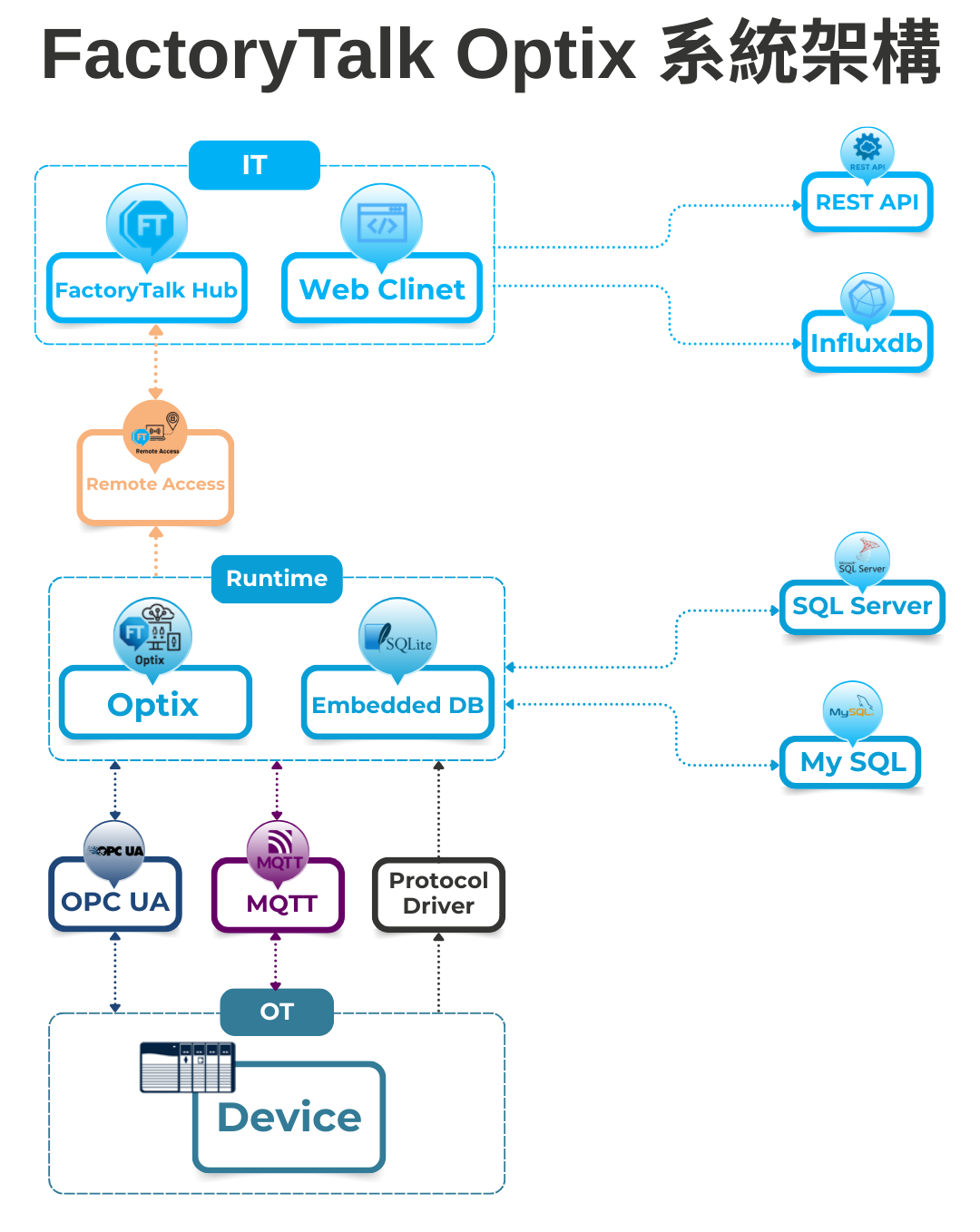

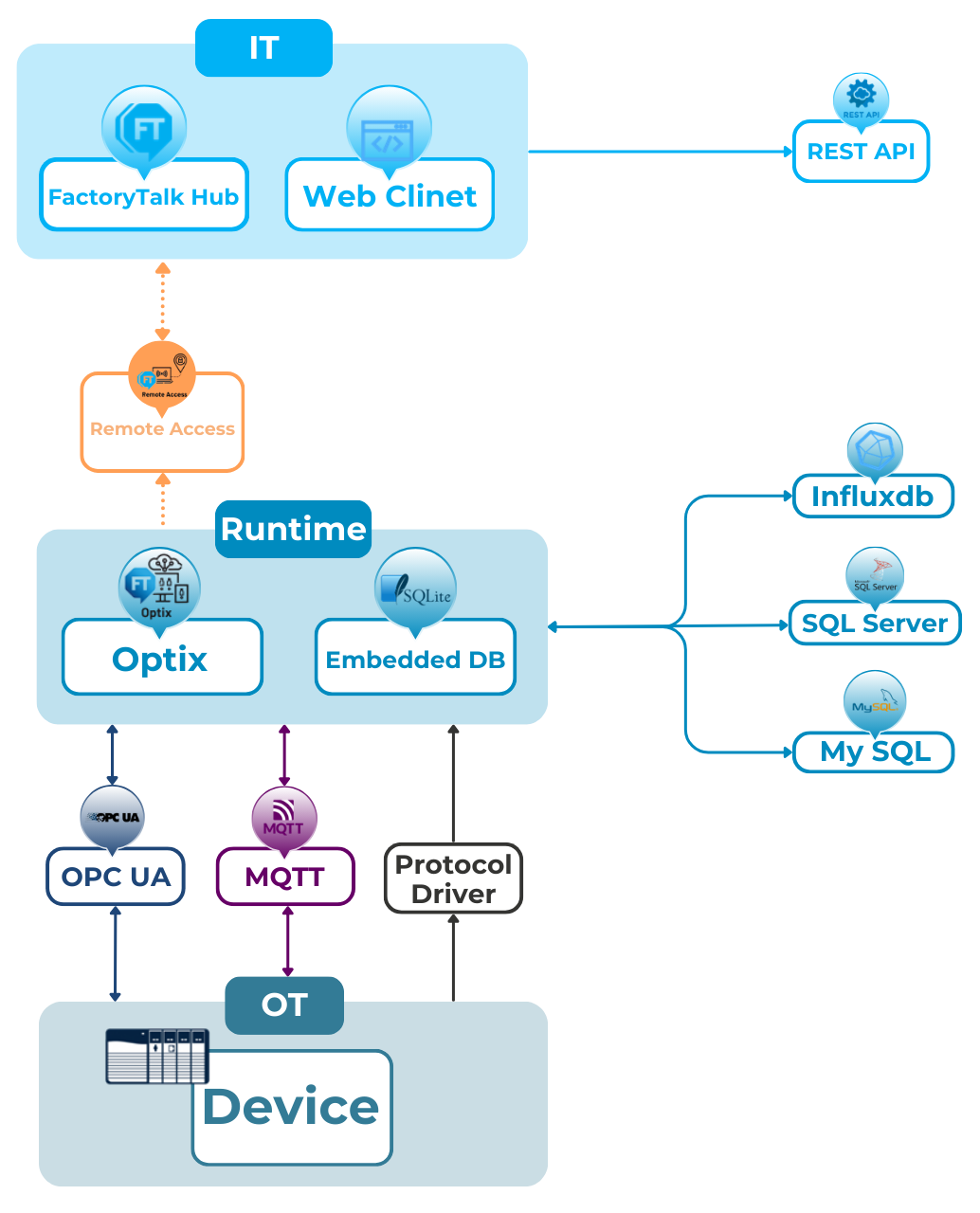

FactoryTalk® Optix™​ 系統架構



 Optix 功能特色介紹



 開發環境及部屬方式

根據開發需求，FactoryTalk Optix Studio分為兩個主要的開發環境：

1.開發環境選型 - FactoryTalk Optix Studio

備註：雲端部署與遠端監控功能需搭配 FactoryTalk Remote Access™。



2.部署選型 - FactoryTalk Optix Runtime

您可以根據應用程式的複雜度選擇合適的硬體平台：

• Optix Panel™：封閉式人機終端，適用於標準 HMI 應用，提供穩定可靠的操作介面，適合工廠現場標準化部署。
• 工業個人電腦 (IPC)：高效能運算平台，適用於需要強大運算實力的複雜應用，支援大量數據處理與進階分析功能。
• 邊緣運算裝置：輕量化部署方案，適用於小型應用或僅進行資料收集的場景，成本效益高，部署靈活。



 授權

Optix Studio 開發環境授權

Optix Studio 是用於開發與測試應用程式的工具，分為標準版與訂閱版：

Standard：

• 授權方式：完全免費。
• 安裝與儲存：安裝在筆記型電腦或個人電腦上，並將專案儲存在本機端。
• 功能限制：支援基本的專案建立、測試與從本機部署。

Pro：

• 授權方式：採訂閱制（提供 1-5 年的方案），依使用者數量計費。
• 雲端功能：支援以網頁瀏覽器為基礎的開發環境，無需安裝軟體即可設計。
• 協作與管理：支援多人同時對同一個專案作業、版本控制（追蹤變動紀錄）以及將專案儲存於遠端資料庫。
• 部署優勢：可從雲端直接部署應用程式到執行階段設備，並進行遠端連線監控（需搭配 FactoryTalk Remote Access）。



Runtime 執行階段授權

精準投資，拒絕功能浪費。與傳統以 Tag 數量計價不同，FactoryTalk Optix 採用「功能型授權」，其核心邏輯是「只需針對所使用的功能支付費用」。不需要為了使用一個簡單的報表功能，而去購買昂貴的高階版套裝軟體。透過 FT Optix 的代幣 (Token) 制度，您可以像點餐一樣，僅為「控制器連線」、「MQTT 連線」或「多用戶訪問」等特定功能支付費用，確保每一分自動化預算都花在刀口上。

1. 計費邏輯

• 不限 Tag、畫面數量：不需再計算 Tags、畫面或警報的數量。
• 功能 Tokens：Runtime 授權是以應用程式所使用的「功能模組」為依據。



2. 影響授權大小的功能清單

在選型時，請確認專案是否包含以下模組：

• 連線能力：控制器連線、OPC UA 連線、MQTT 連線。
• 輸出與訪問：Web Clients、PDF 報告輸出、警報系統。
• 資料處理：資料記錄、資料庫連線功能、配方。



★選型小撇步：在 FT Optix「Tags 是免費的」。這意味著可以盡可能地抓取 PLC 內的數據進行分析，而不必擔心授權費用上升。

★您唯一需要思考的是：這台設備需要與誰溝通？需要如何呈現數據？以及數據要存放在哪？



3. Token 大小





4. 功能 Tokens 計算清單













Rockwell Automation 控制器清單：

• ControlLogix， CompactLogix
• Micro Controller (Micro800 and MicroLogix Series)



第三方控制器清單：

• Beckhoff TwinCAT
• CODESYS
• Mitsubishi MELSEC Q/FX3U
• Mitsubishi MELSEC Q/FX5U
• Omron EtherNet/IP
• Omron FINS
• Siemens S7 TCP
• Siemens S7 TIA PROFINET
• Modbus Communications (RTU / TCP)
• Serial Communications (custom)



備註：

• 每項控制器獨立計算同一系列控制器連線數量。
• 例如：
  • 5 台 ControlLogix = 2 個 Token
  • 6 台 Mitsubishi FX5U = 2 個 Token
  • 6 台 Mitsubishi FX5U + 4 台 Mitsubishi FX3U = 2+2 個 Token



專家選型建議：

1. 使用 AB 硬體（如 OptixPanel、EEC、OptixEdge）連線 AB PLC 的零成本優勢：如果專案僅需連線1台 Allen-Bradley 控制器，通訊部分的 Tokens 計算為 0，連線多台 PLC 最多只計算 1 個 Token。這對於 Rockwell 的老客戶來說是極大的誘因。

2. 打破標籤數量的預算枷鎖：無論您是讀取 10 個還是 10,000 個 Tag，代幣數量完全不變。選型時請專注於「功能」而非「點數」。

3. 高密度的網頁存取價值：在傳統 SCADA 中，20 個 Web Client 的授權費用通常極其昂貴。但在 FT Optix 中：

• 7 個 Tokens 即可支援多達 20 位使用者同時透過手機或網頁瀏覽。
• 若您的應用場景（如全廠看板、跨部門監控）需要 21 位以上同時在線，則可以選擇無限版本。
• 註：選型時建議預留 1~2 個 Token 的彈性，以利未來功能擴充。

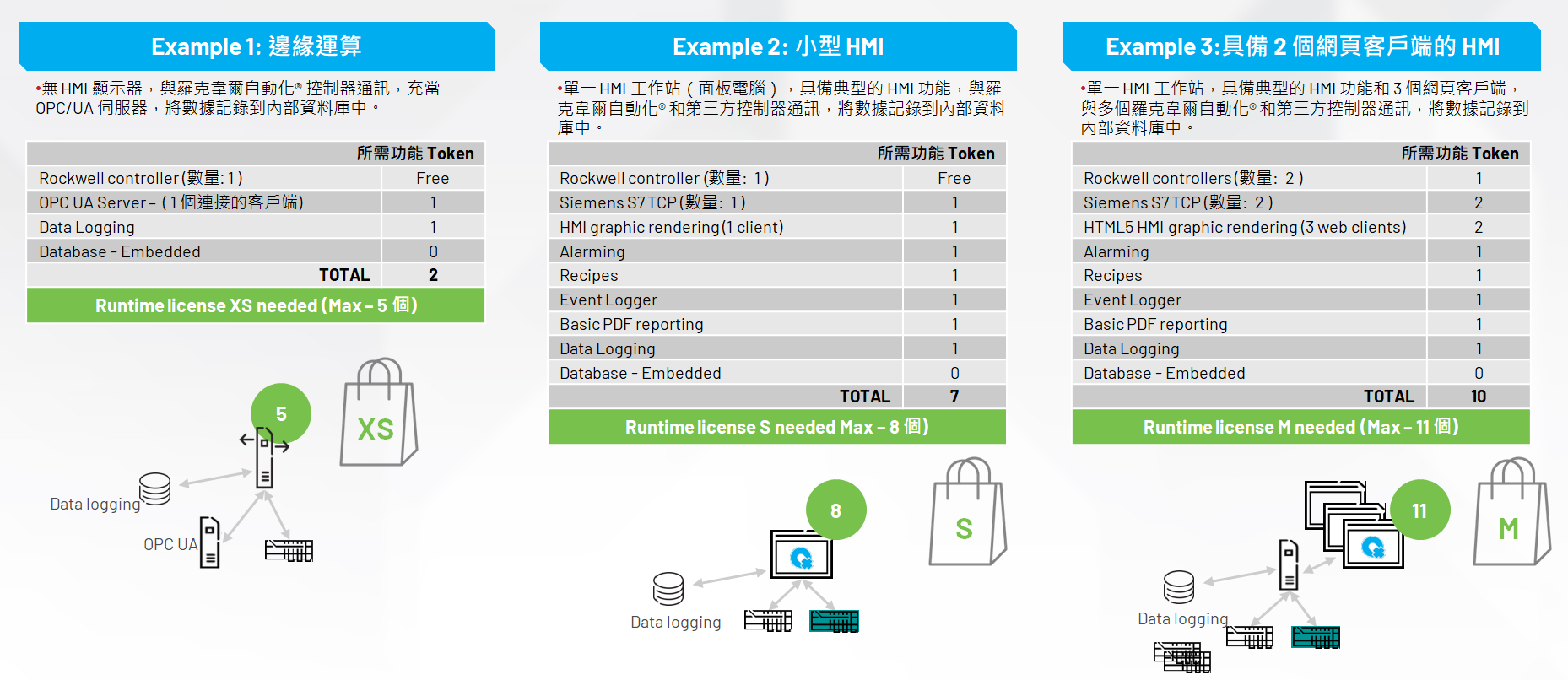

5. 各別 Token 數量計算範例

6. Runtime 授權升級方式：

所購買的 Token 數量不足，可以直接升級到後續需要的數量的授權。

• IPC
  • 目前已購買 S Size（ 8 個Tokens），並在開發時發現需要到 18 個 Tokens。
  • 這時候可以再購買 S ⭢ XL（ 21 個Tokens）的授權，並將授權給予 IPC。
  • IPC 這時候就會有兩組授權號：
    1. Runtime License S Size
    2. Runtime License S To XL
• OptixPanel
  • OptixPanel Compact 只能從 S 升級到 M。
  • OptixPanel Standard 只能從 M 升級到 L。
• 嵌入式邊緣運算 - OptixEdge
  • 只能從 XS 升級到 S
• 嵌入式邊緣運算 - EEC
  • 能從 XS 升級到 S / M / L



資料整合

基礎控制器驅動 - PLC Communcations

• 1. Rockwell
  • EtherNet/IP - Compact/Control Logix
  • MicroController – MicroLogix 1400/800 Series
• 2. Mitshubishi
  • MELSEC Q / FX5U
  • MELSEC FX3U
• 3. Omron
  • EtherNet/IP
  • FINS
• 4. Siemens
  • S7 TCP
  • S7 TIA PROFINET

5.Beckoff

6.CODESYS

7.Modbus RTU/TCP

8.Serial



標準通訊協定 - Communication Protocols

OPC UA (核心架構) Server/Client、MQTT (IoT) Broker/Subscriber/Publisher。



資料庫連結 - Database Connections

支援 ODBC 連結各類資料庫。可整合 SQL Server、MySQL、Influx DB 主流資料庫系統，實現完整的數據管理與分析功能。
